鼎安防爆 导热油加热器 螺旋式法兰加热管厂家

产品品牌鼎实

产地扬中

产品型号DAFLG

定制

产品参数

功率5KW

电压380(V)

加热介质液体

材质304

管径12(mm)

使用寿命10000(h)

一、法兰加热管  概述



一、法兰加热管简介



       法兰电热管(也称插入式电加热器):是采用U型管状电热元件,多支U型电热管焊接在法兰上集中加热,依据加热不同介质设计规范,按照功率配置要求装配在法兰盖上,插入需加热物料中,发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高,达到所需的工艺要求,主要用于敞开式、封闭式的溶液箱和循环系统中加热用。



二、法兰加热管组成结构



1、法兰加热管的构成:法兰 、电热管、接线盒、防水垫片。
2、法兰管的形状:圆形法兰 、方法兰 、六角法兰。
3、法兰管的材质:法兰盘和管子材质可以不同 也可以相同 正常的材质是 碳钢 不锈 钢201 不锈钢304 不锈钢316 钛管。
4、法兰管管子的构成:法兰管一般是法兰盘下3支或6支 即3的倍数的加热管,有时候也会是4只加热管,管径一般是10 12 14 16 大多数管径配12MM 长度根据要求来定制。
5、法兰尺寸:
① 圆法兰我们通常讲公称通径比如DN10、DN15 一般是DN10-DN600 用的多的是DN32-DN100 ,可以对照法兰尺寸表 ,还有一种是Y2法兰 ,是标准的法兰 Y2法兰外径115 6个孔 孔距94 有时候是非标定做。
② 六角法兰一般的丝扣是1’’ 1.5” 2” 有时候是根据客户要求
③ 方法兰根据要求定做。
6、法兰管的接线方式有:一般是星形接法、角形接法,星形接法是单只加热管220V ,角形加热管单只380V 。



三、法兰加热管特点



1 、表面功率大,是空气加热表面负荷的 2 ~ 4倍。
2 、高度密集式、结构紧凑。由于整体短而密集,故稳定性好,安装无需支架。
3 、组合式大多采用氩弧焊接方式使电热管与法兰连接,也可利用紧固装置的形式,即每支电热管上焊有紧固件,然后与法兰盖采用螺母锁紧,管子与紧固件采用氩弧焊接。紧固件密封处采取科学的工艺,单支更换方便,大大节约以后的维修成本。
4 、选择进口及国内优质材料,科学的生产工艺,严格的质量管理,保证电热管优越的电气性能。



四、法兰加热管应用范围



法兰电热管主要针对石油、化工、食品、机械等行业各类储罐、容器、油箱内物料保温和加热。连接方式可采用法兰式或螺纹端面密封。



五、法兰加热管订购需要的参数



1、 电压/功率:根据客户要求定制;
2、 电热管单边长度:根据客户具体使用环境的长度定制;
3、 电热管支数:根据客户提供的功率和长度我们帮您设计,电热管管径正常我们设计为12mm,14mm,16mm。
4、 法兰盘(六角螺母)尺寸:没有要求我们按照电热管尺寸帮您设计,有要求需要告诉我们。
5、电热管材质:根据客户的使用环境,具体选择如SUS201、SUS304、SUS321、SUS316L、SUS310S、不锈钢防水垢涂层处理、钛管等等。

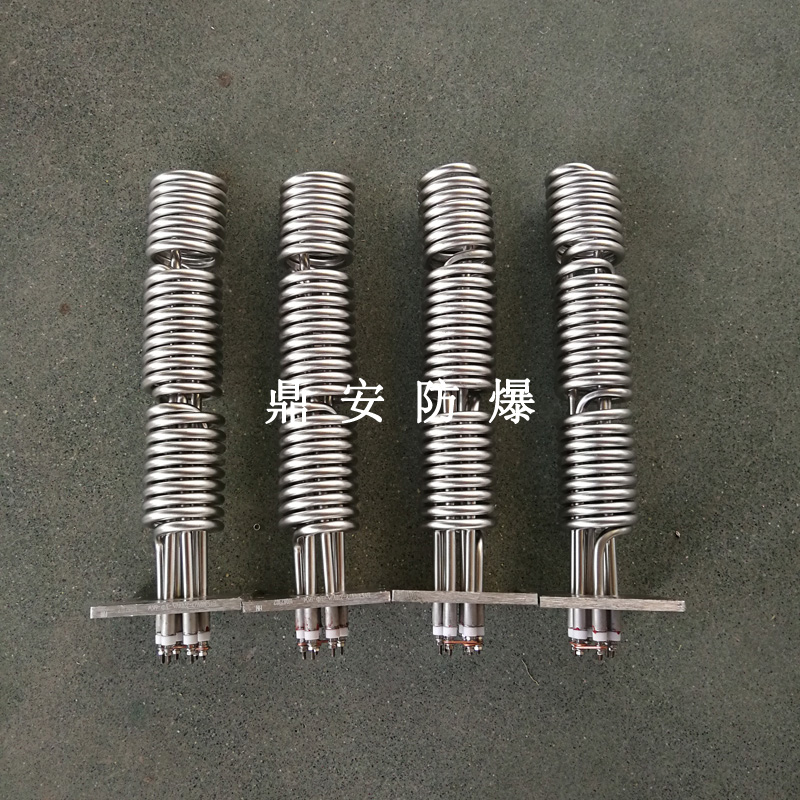

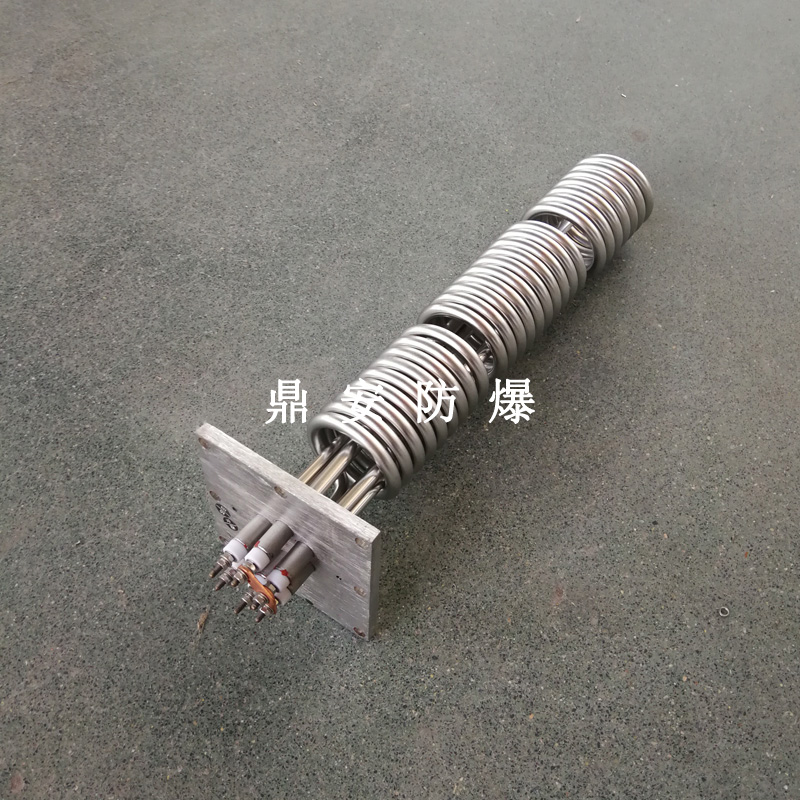

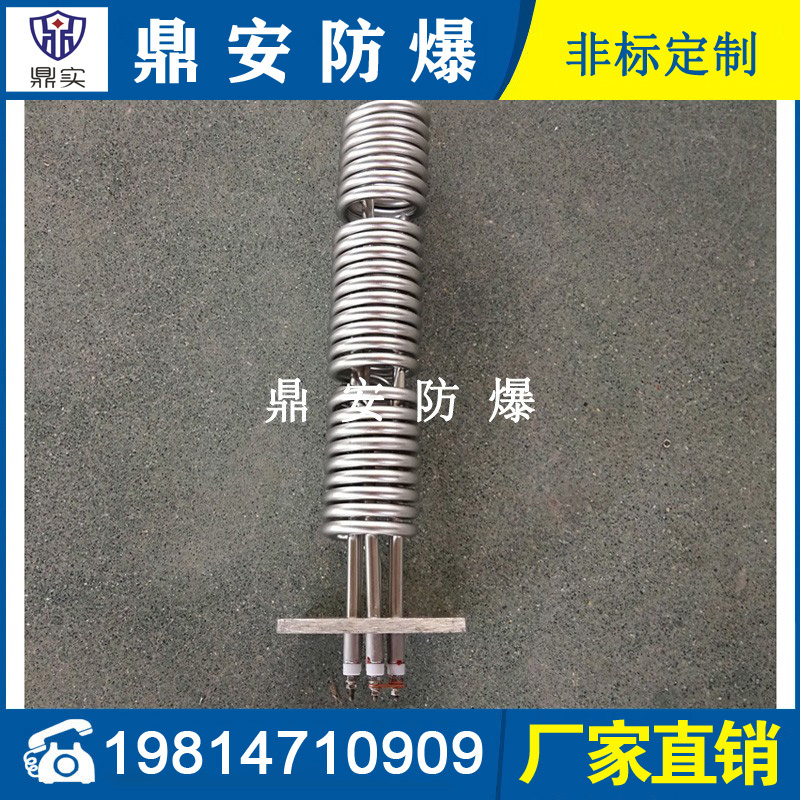

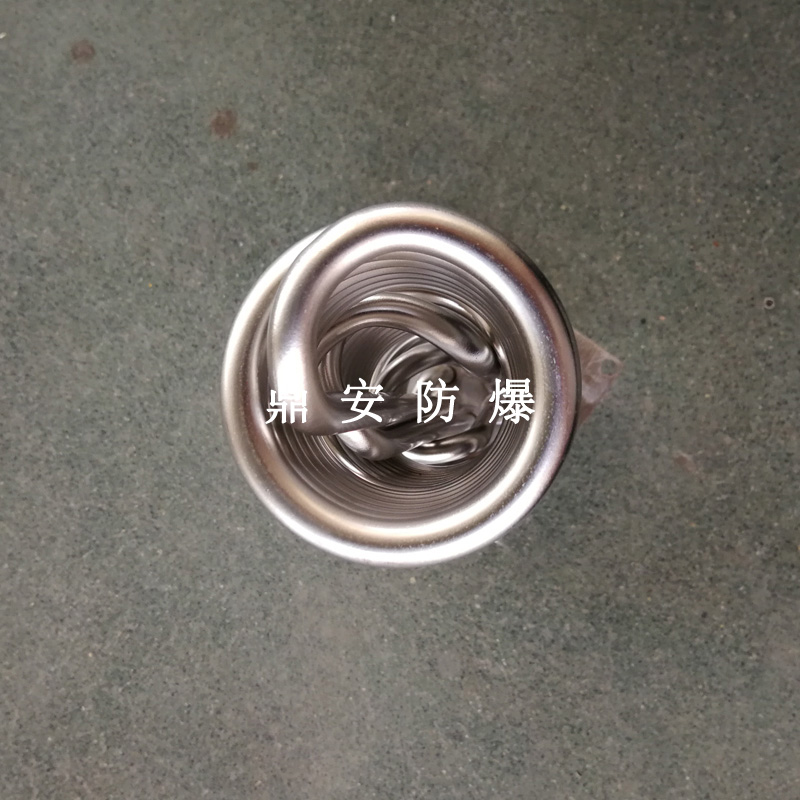

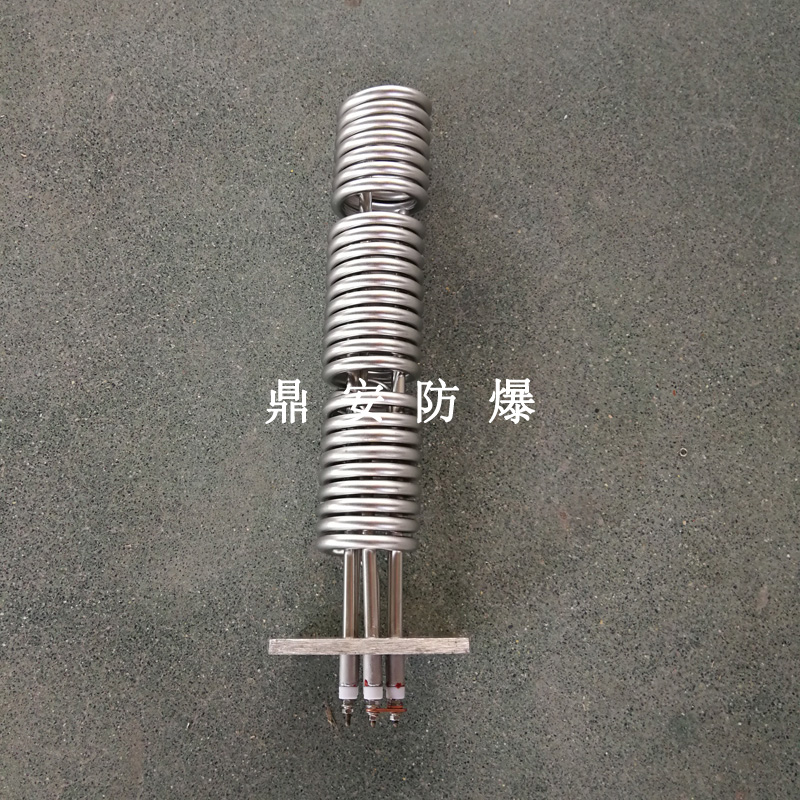

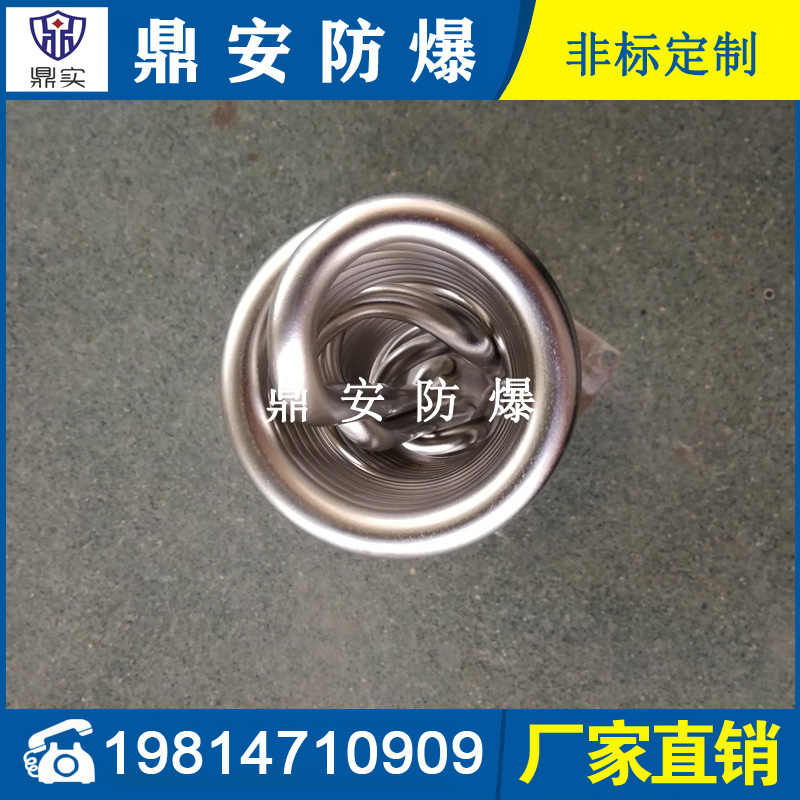

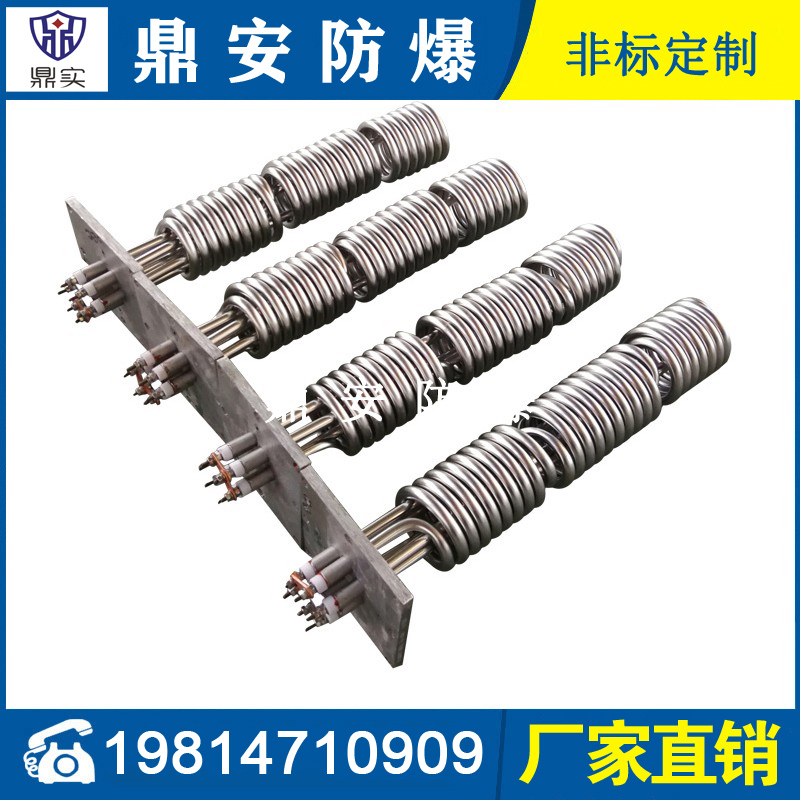

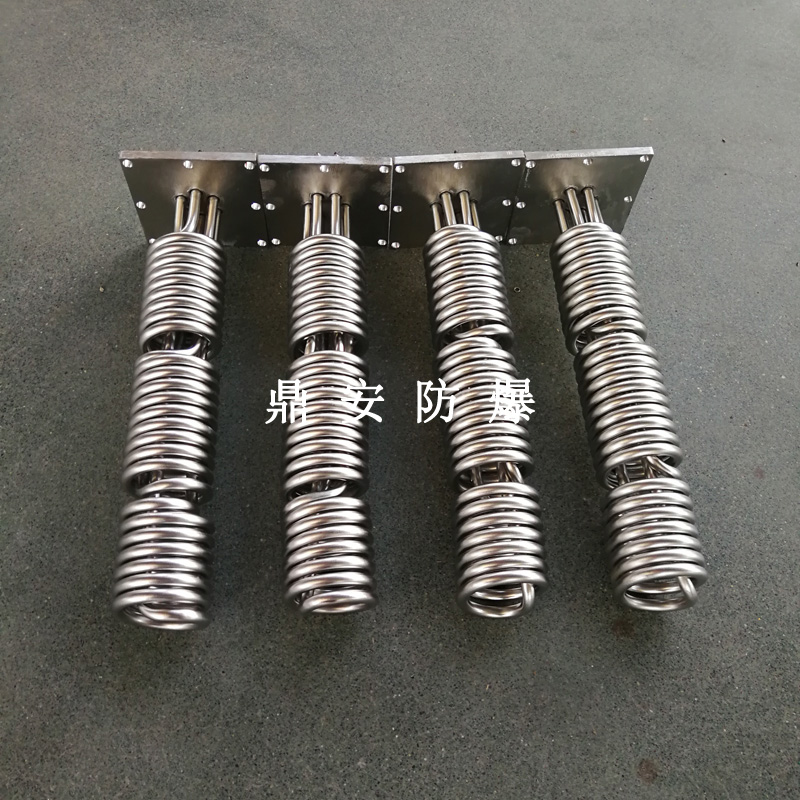

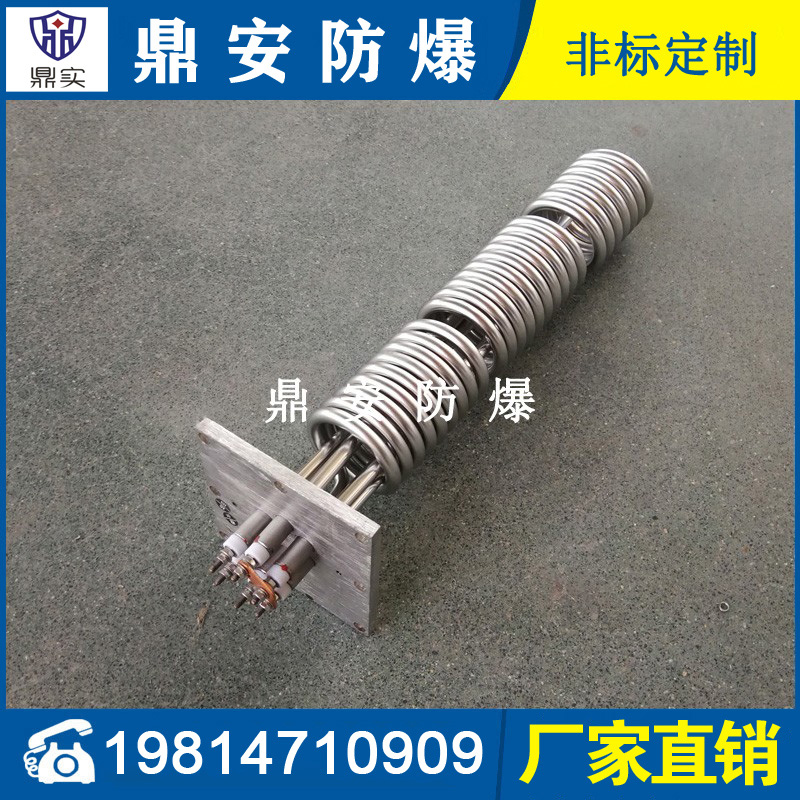

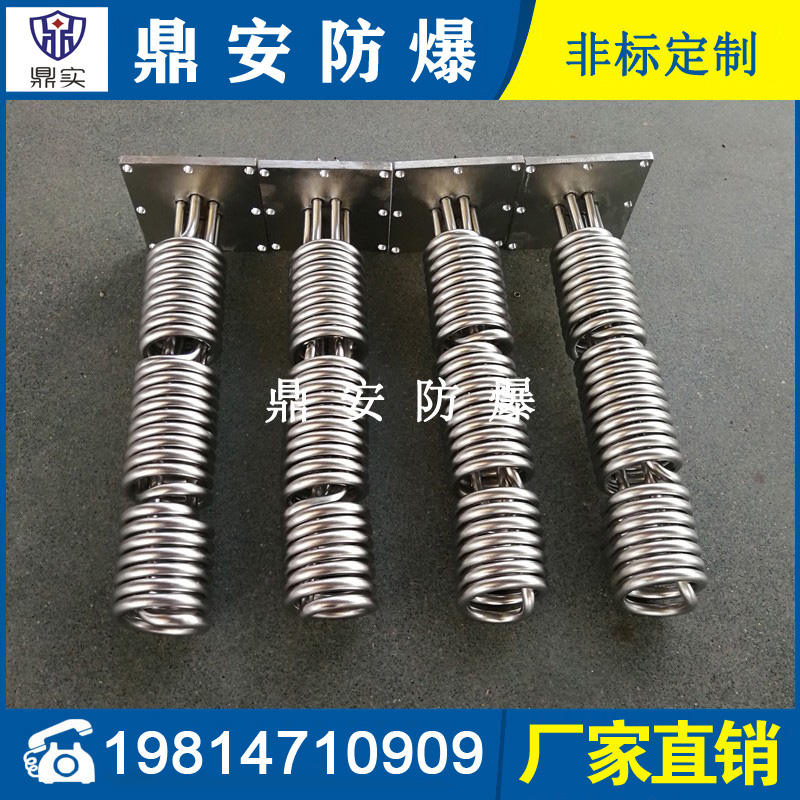

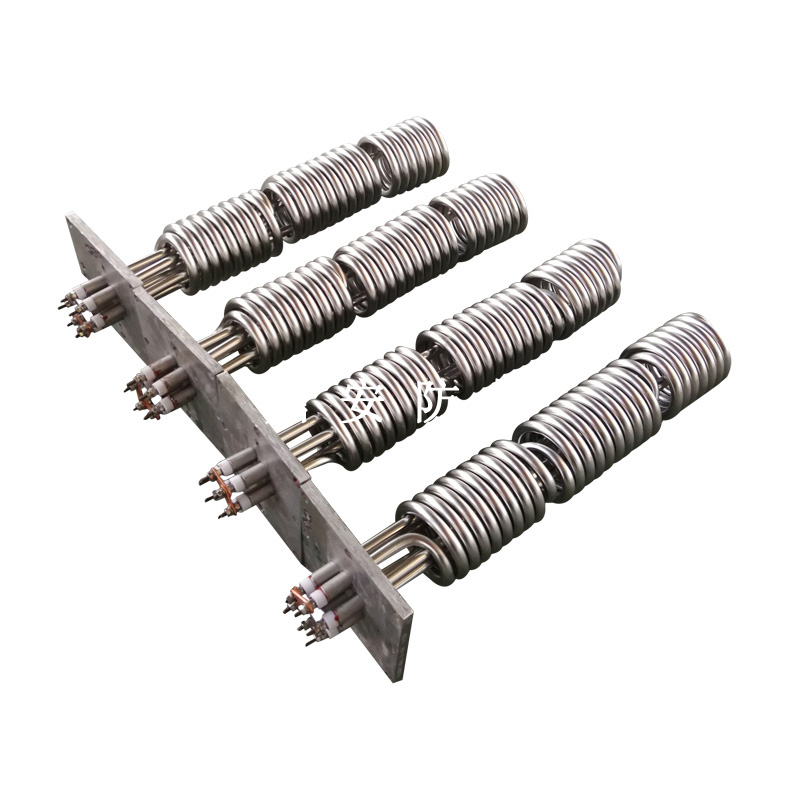

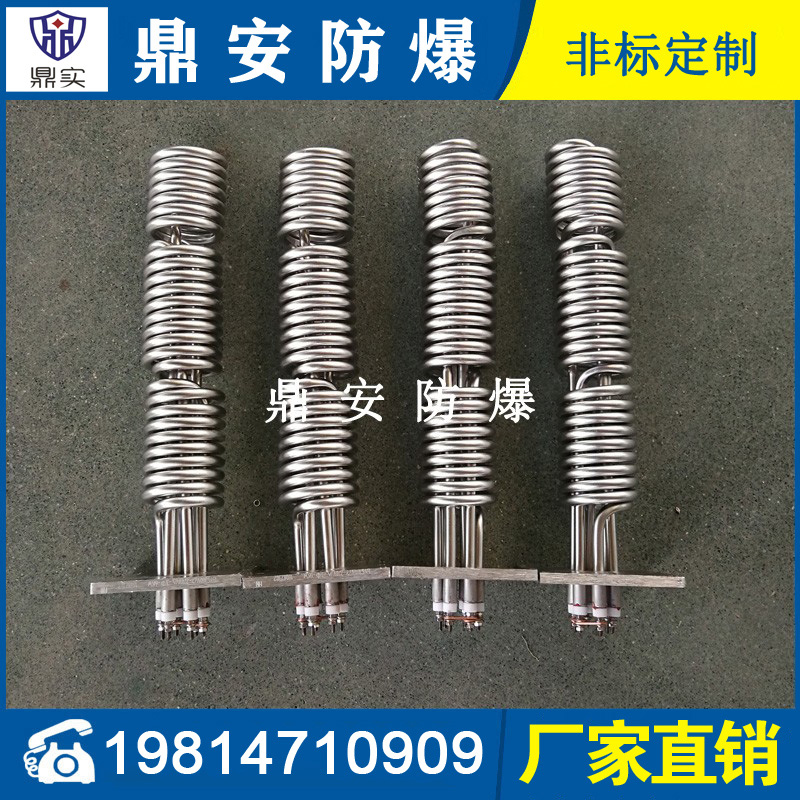

二、法兰加热管   产品实拍














同类其它产品参考







|

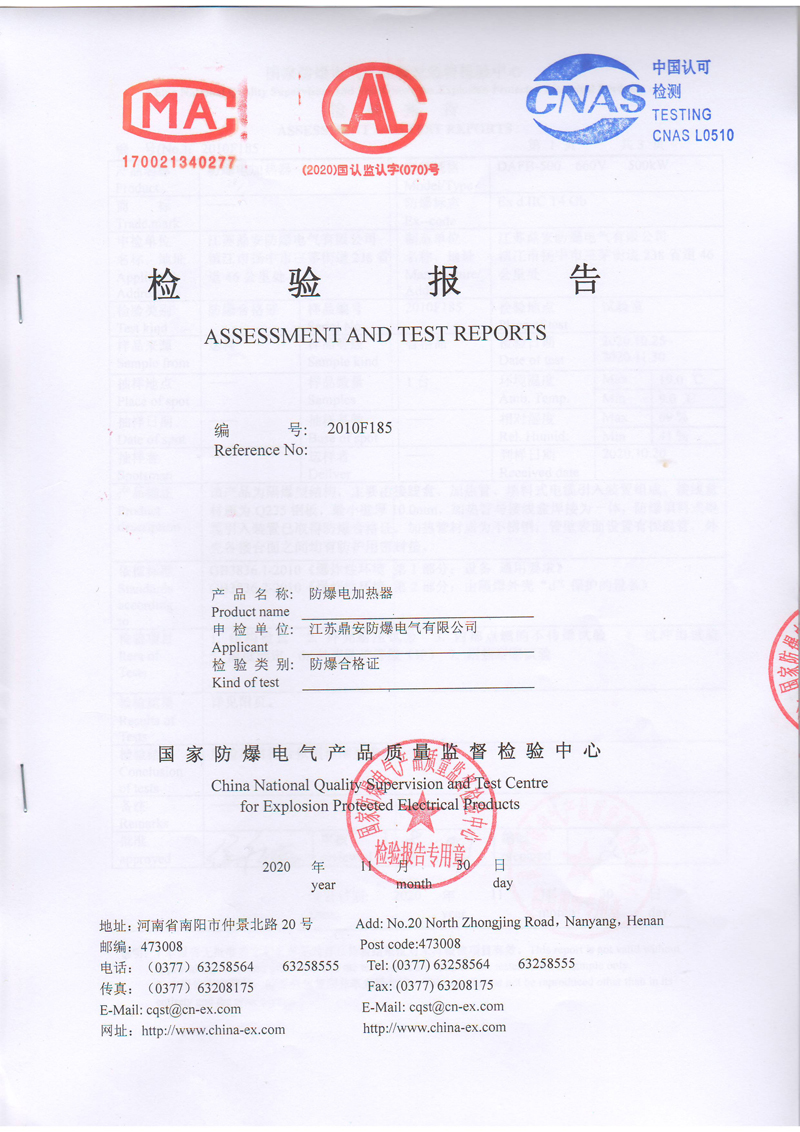

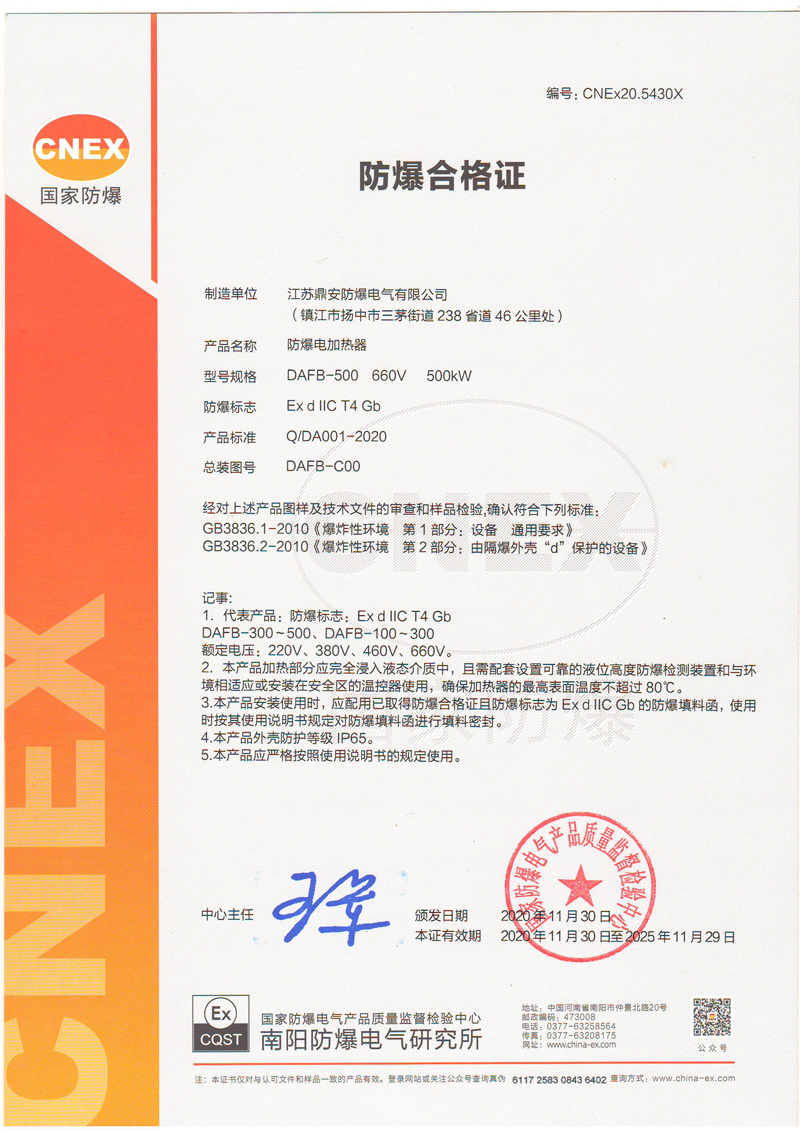

三、公司资质
