一、液氨蒸发器  概述

一、液氨蒸发器简介

       烟气脱硝是继烟气脱硫之后国家控制火电厂污染物排放的又一个重点领域。２００４年７月，我国公布并实施《火电厂大气污染物排放标准》，对火电厂氮氧化物排放要求有了大幅度的提高，强制性国家污染物排放标准将成为控制火力发电厂大气污染物排放、改善我国空气质量和控制酸雨污染的推动力。烟气脱硝系统主要由脱硝反应系统、控制系统、氨储运系统和其他辅助设备组成。采用氨（NH3）将NOx转化成无害的氮气(N2)和水蒸气(H2O)，液氨储运系统包括氨储罐、氨蒸发器等。

二、液氨蒸发器工作原理

       从液氨蒸发器出来的氨的低温低压蒸气被吸入压缩机内，压缩成高压高温的过热蒸气，然后进入冷凝器。由于高压高温过热氨气的温度高于其环境介质的温度，且其压力使氨气能在常温下冷凝成液体状态，因而排至冷凝器时，经冷却、冷凝成高压常温的氨液。高压常温的氨液通过膨胀阀时，因节流而降压，在压力降低的同时，氨液因沸腾蒸发吸热使其本身的温度也相应下降，从而变成了低压低温的氨液。把这种低压低温的氨液引入蒸发器吸热蒸发，即可使其周围空气及物料的温度下降而达到制冷的目的。从蒸发器出来的低压低温氨气重新进入压缩机，从而完成一个制冷循环。然后重复上述过程。 冷却水是带走冷凝器放出的热量,再到循环水的水冷却塔,冷却后循环使用。 冷冻水在蒸发器里被降温后，由冷冻水泵送到各个用冷设备，热交换后回到蒸发器循环使用。

三、液氨蒸发器分类

       我公司开发研制了为烟气脱硝、脱硫系统中提供液氨蒸发的设备液氨蒸发器系列产品。该产品主要分为:1、蒸汽加热水浴式氨蒸发器(DYBH-Z)2,电加热水浴式氨蒸发器( DYBH-T)3、氨水蒸发器(DYBH-S)。并配套控制系统。公司的产品已经为一些企业供货,并取得很高的评价。

        液氨蒸发器按操作压力分常压、加压和减压3种。 按溶液在蒸发器中的运动状况分有：①循环型。沸腾溶液在加热室中多次通过加热表面，如中央循环管式、悬筐式、外热式、列文式和强制循环式等。 ②单程型。沸腾溶液在加热室中一次通过加热表面，不作循环流动，即行排出浓缩液，如升膜式、降膜式、搅拌薄膜式和离心薄膜式等。 ③直接接触型。加热介质与溶液直接接触传热，如浸没燃烧式蒸发器。蒸发装置在操作过程中，要消耗大量加热蒸汽，为节省加热蒸汽，可采用多效蒸发装置和蒸汽再压缩蒸发器。蒸发器广泛用于化工、轻工等部门。

       下面分别介绍一下我们公司的三种液氨蒸发器的情况。

1、蒸汽加热水浴式液氨蒸发器(DYBH-Z)

整个氨系统简介:通过液氨卸料压缩机将液氨由槽车送入储氨罐内,储氨罐内的液氨在压差 和重力作用下被送至液氨蒸发器内蒸发为氨气,氨气送到氨气缓冲槽备用。缓冲槽的氨气经调压阀减压后,送入氨/空气混合器中与来自稀释风机的空气充分混合,通过喷氨混合系统将稀释好的氨气喷入SCR 反应器入口烟道与烟气充分混合,再进入SCR 反应器。氨气系统紧急排放的氨气则引入氨气稀释槽中,经水的吸收排入废水池,再由废水泵送至废水处理厂处理。

蒸汽加热水浴式液氨蒸发器(DYBH-Z)的设计方案及制造能符合各项标准,满足工艺要求,具有结构紧凑,安装维修方便,减少现场放空热媒的麻烦,可操作性强,安全可靠,无噪音,对其他 装置无干扰,使用寿命长。 蒸汽加热水浴式蒸发器是用于火力发电厂烟气脱硝装置中的液氨蒸发。 液氨通过不锈钢换热盘管进入蒸汽加热水浴式蒸发器内,通过热媒的换热将液氨受热蒸发到40C,加热源为蒸发器内的蒸汽管道(350C,1.29MPA的辅助蒸汽),蒸发器的壳程充装热媒,蒸汽进口控制阀门与氨气出口温度连锁控制,调节辅助蒸汽进量,保证氨气出口温度40,达到液氨的蒸发。

设备组成蒸汽加热水浴式氨蒸发器(DYBH-Z)由1、不锈钢换热盘管(换热器采用1Cr18Ni9Ti不锈钢32*3.5无缝管无环缝制作而成,设计压力1.6MPa,进液氨)。 2、壳体外容器(无压式容器存放热媒)。 3、蒸汽换热盘管,蒸汽进口,出口。4、气氨分离器。 采用先进脱硝设施5、其他相关配件 (阀门、温度传感器,气动调节阀,温度开关等)。 6、辅助设备等组成o 容器上配有热媒液位就地显示,热媒温度远传等相关信号采集点。

2、电加热水浴式氨蒸发器(DYBH-T)

我公司生产的电加热水浴式氨蒸发器(DYBH-T)的设计方案及制造工艺符合各项标准,满足工艺要求,具有高温下表面结构紧凑,安装维修方便,减少现场放空热媒的麻烦,可操作性强,安全可靠,无噪音,对其他装置无干扰,使用。升温速度快寿命长。 电加热水浴式液氨蒸发器是用于火力发电厂烟气脱硝装置系统中的氨气量的供应。液氨通过不锈钢换热盘管进入电加热水浴式蒸发器内,通过热媒的换热将液氨受热蒸发到40C左右,形成气氨并提供给脱硝系统,热媒的加热源为可控的高效防爆电加热器,防爆电加热器通过容器内温度的反馈不断的改变加热器的功率,保证容器内的温度保持在设定的范围内,不出现较大的温度偏差,保证提供稳定的热源。

设备组成 电加热水浴式氨蒸发器(DYBH-T)由 1、不锈钢换热盘管(换热器采用OCr18Ni9Ti不锈钢32*3.5无缝管无环缝制作而成,设计压力1.6MPa,进液氨) 2、壳体外容器(无压式容器存放热媒) 3、防爆电加热器 4、气氨分离器 5、其他相关配件(阀门、温度传感器,气动调节阀、温度开关等)。 6、DJK温度控制柜、辅助设备等组成。 容器上配有热媒液位就地显示,热媒温度远传等相关信号采集点。 氨水法氨蒸发器(DYBH-S) 公司生产的氨水法氨蒸发器(DYBH-S)的设计方案及制造工艺符合各项标准,满足工艺要求,具有结构紧凑,安装维修方便,减少现场放空热媒的麻烦,可操作性强,安全可靠,无噪音,对其他装置无干扰,使用寿命长。

3、氨水法氨蒸发器(DYBH-S)

氨水法氨蒸发器(DYBH-S)是用于火力发电厂烟气脱硝装置系统中的氨气量的供应。 氨水通过喷嘴喷入到设备中,与通过电加热器加热到100多度的热空气在设备内部热交换,形成气氨和热空气的混合气体并提供给脱硝系统,热空气的加热源为可控的高效防爆电加热器,防爆电加热器通过容器内温度的反馈不断的改变加热器的功率,保证容器内的温度保持在设定的范围内,不出现较大的温度偏差,保证提供稳定的热源。

设备组成 氨水法氨蒸发器(DYBH-S)由 1、本体 2、喷嘴 3、防爆电加热器 4、气氨分离器 5,其他相关配件(阀门、温度传感器,气动调节阀、温度开关等)o6,DJK温度控制柜,辅助设备等组成。容器上配有热媒液位就地显示,热媒温度远传等相关信号采集点。

四、液氨蒸发器操作特点：

 工程上,蒸发过程只是从溶液中分离出部分溶剂，而溶质仍留在溶液中，因此，液氨蒸发器蒸发操作即为一个使溶液中的挥发性溶剂与不挥发性溶质的分离过程。由于溶剂的汽化速率取决于传热速率，故蒸发操作属传热过程，蒸发设备为传热设备，但是，蒸发操作与一般传热过程比较，有以下特点： 　　

1．溶液沸点升高 　　

由于溶液含有不挥发性溶质，因此，在相同温度下，溶液的蒸气压比纯溶剂的小，也就是说，在相同压力下，溶液的沸点比纯溶剂的高，溶液浓度越高，这种影响越显著。 　

2．物料及工艺特性 　　

物料在浓缩过程中，溶质或杂质常在加热表面沉积、析出结晶而形成垢层，影响传热；有些溶质是热敏性的，在高温下停留时间过长易变质；有些物料具有较大的腐蚀性或较高的粘度等等。 　　

3．能量回收 　　

蒸发过程是溶剂汽化过程，由于溶剂汽化潜热很大，所以蒸发过程是一个大能耗单元操作。因此，节能是蒸发操作应予考虑的重要问题。

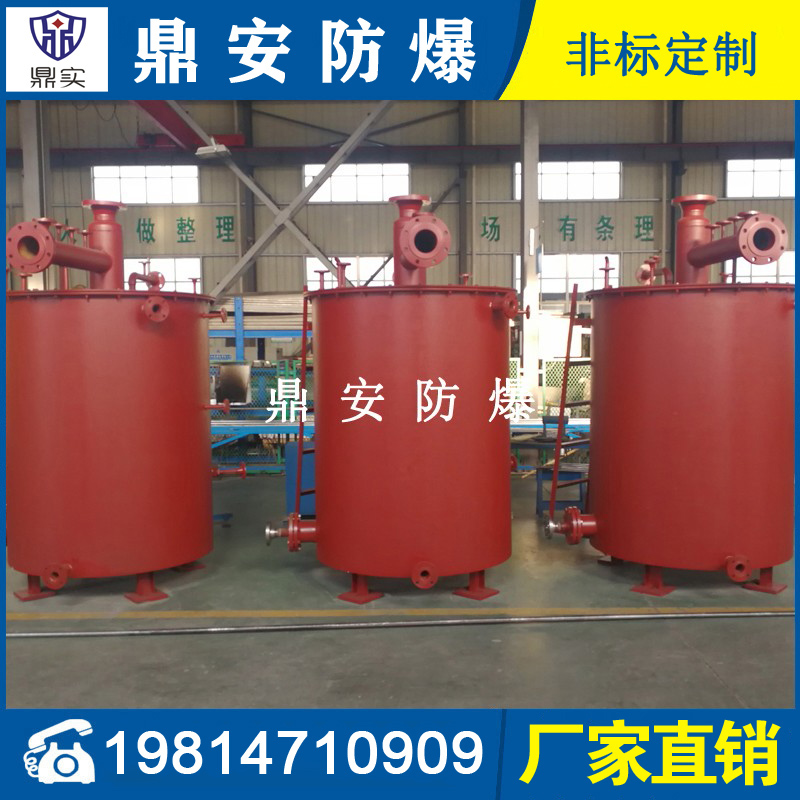

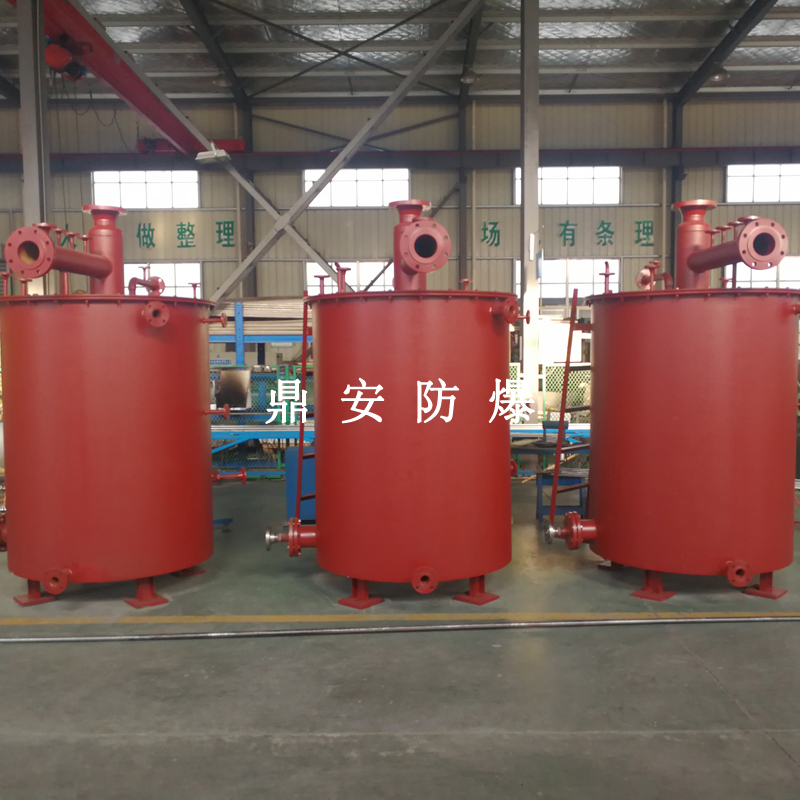

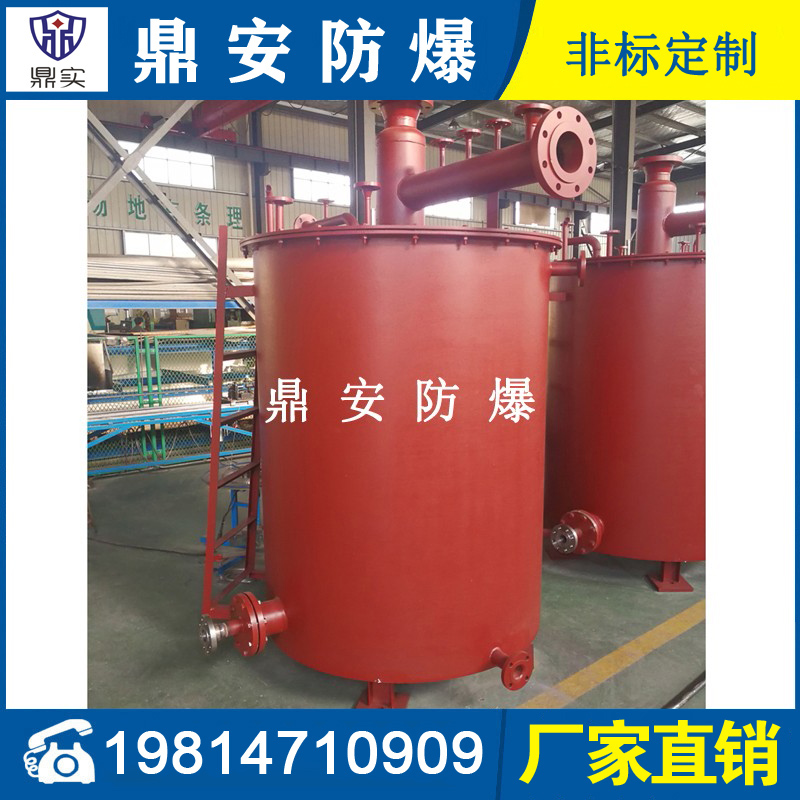

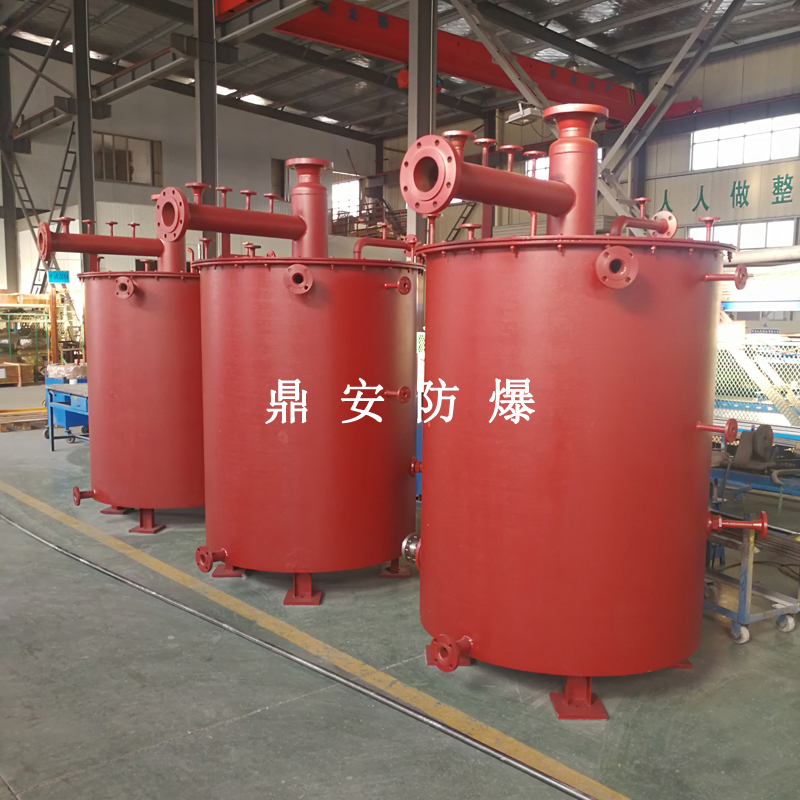

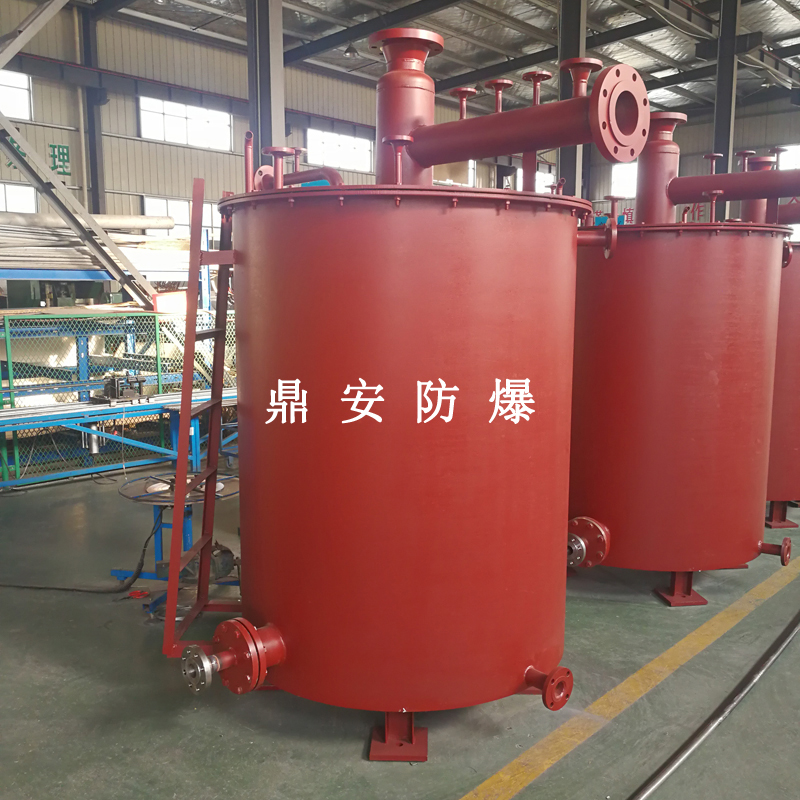

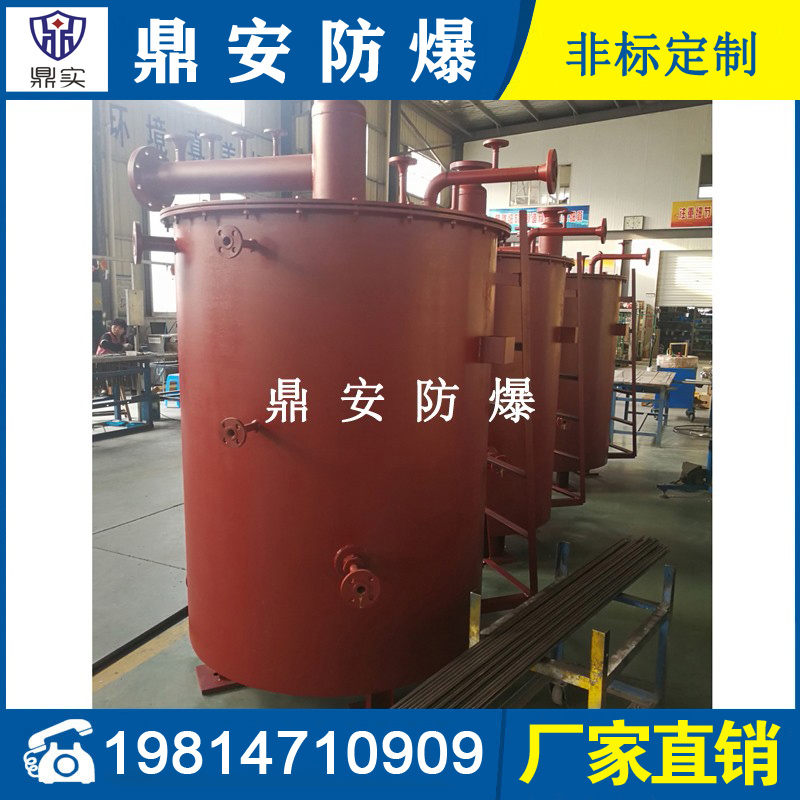

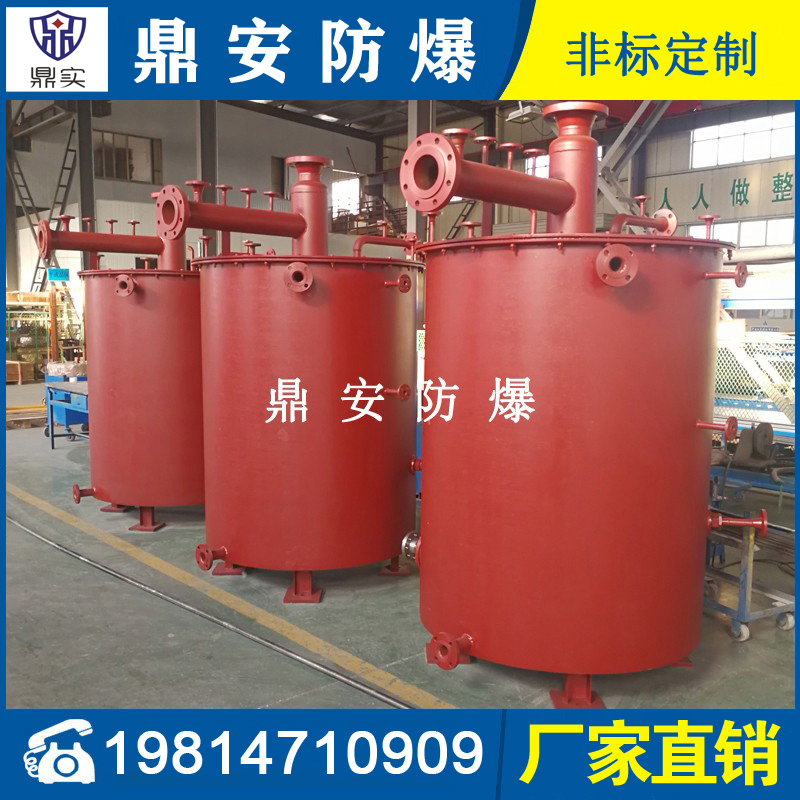

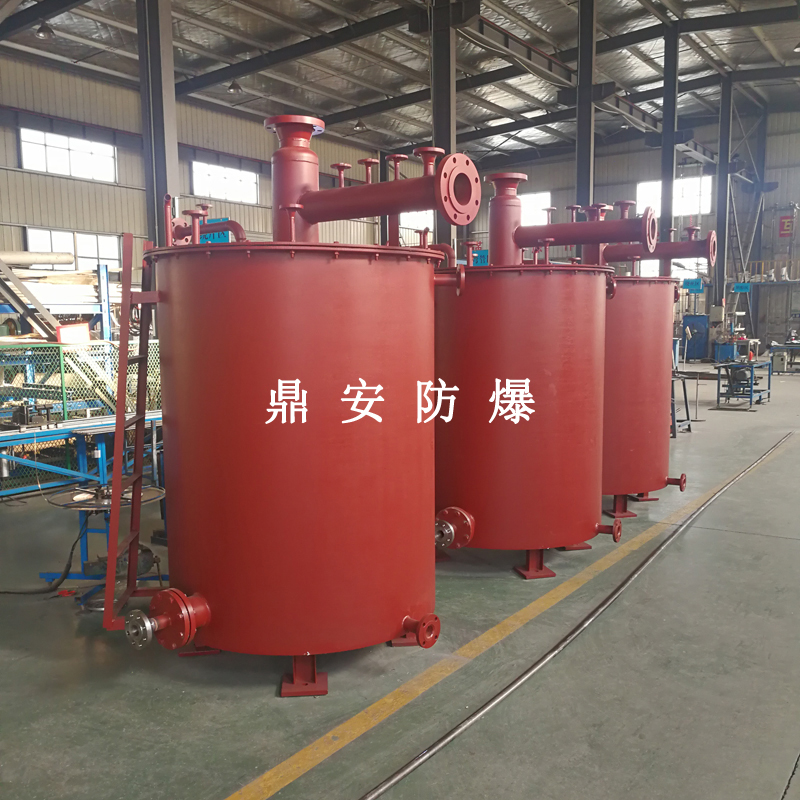

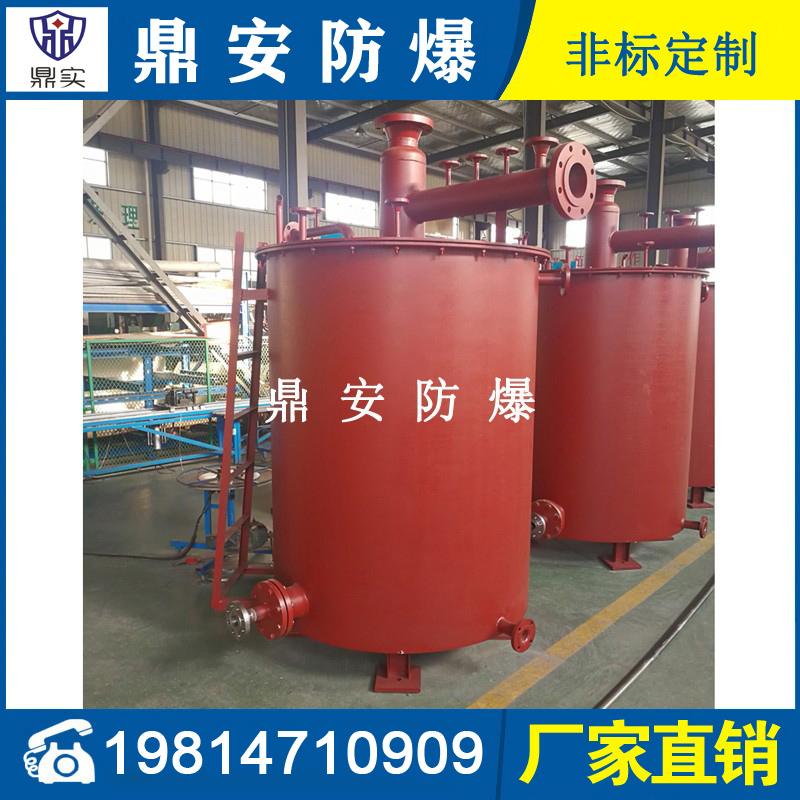

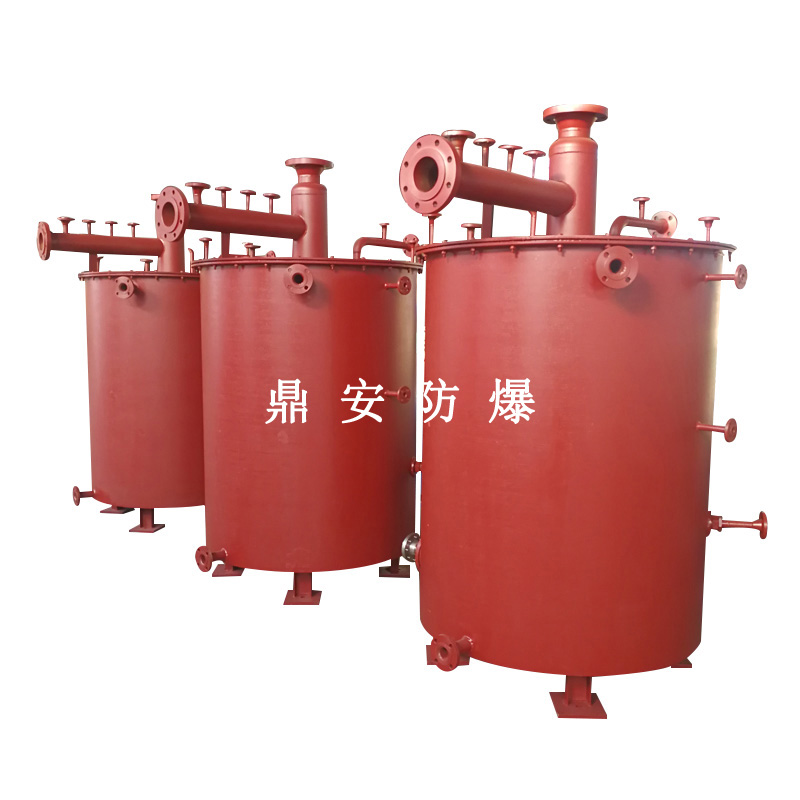

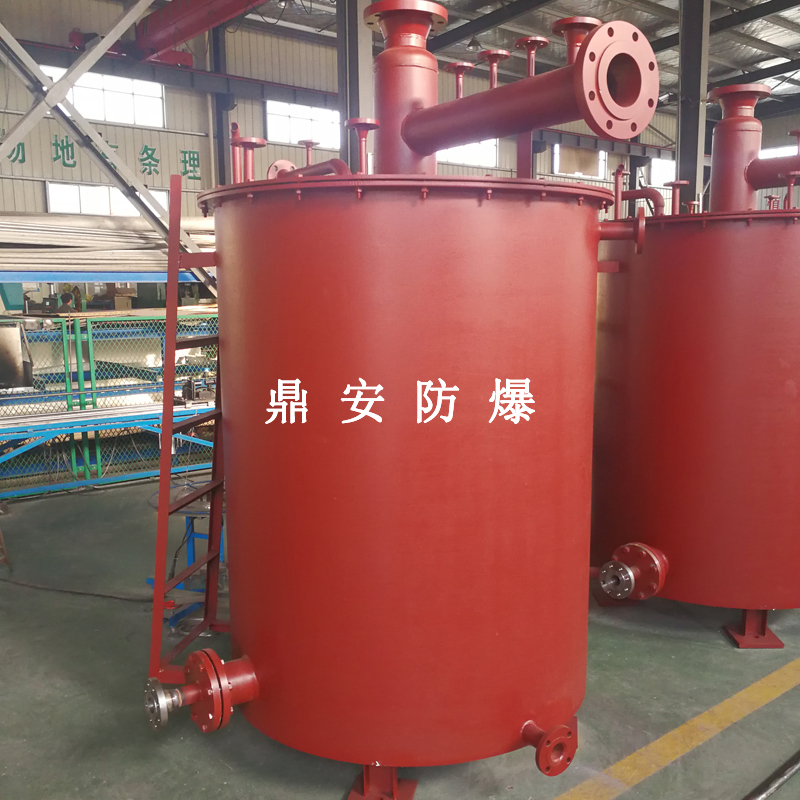

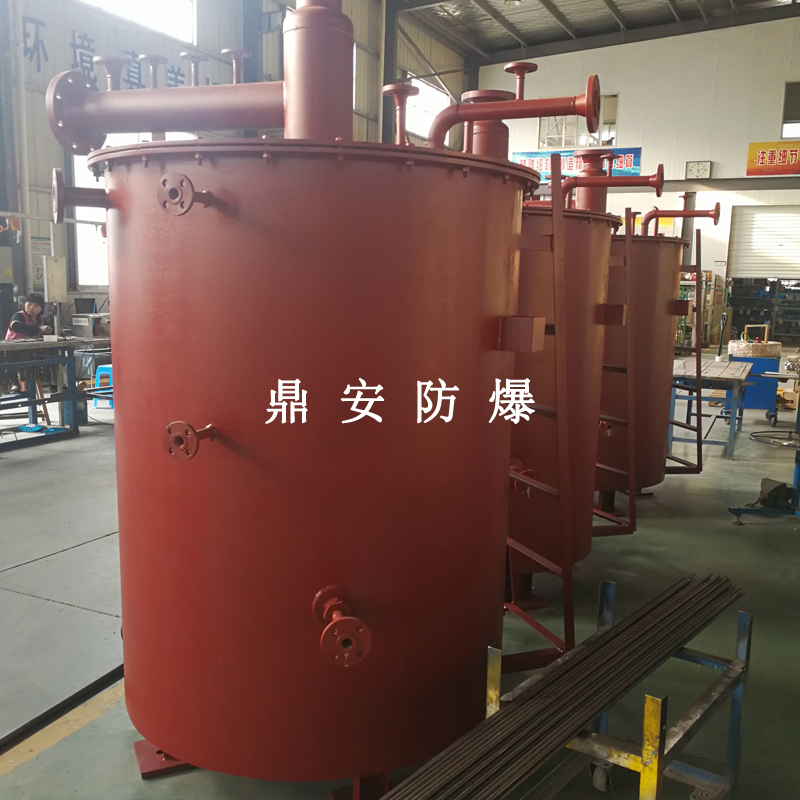

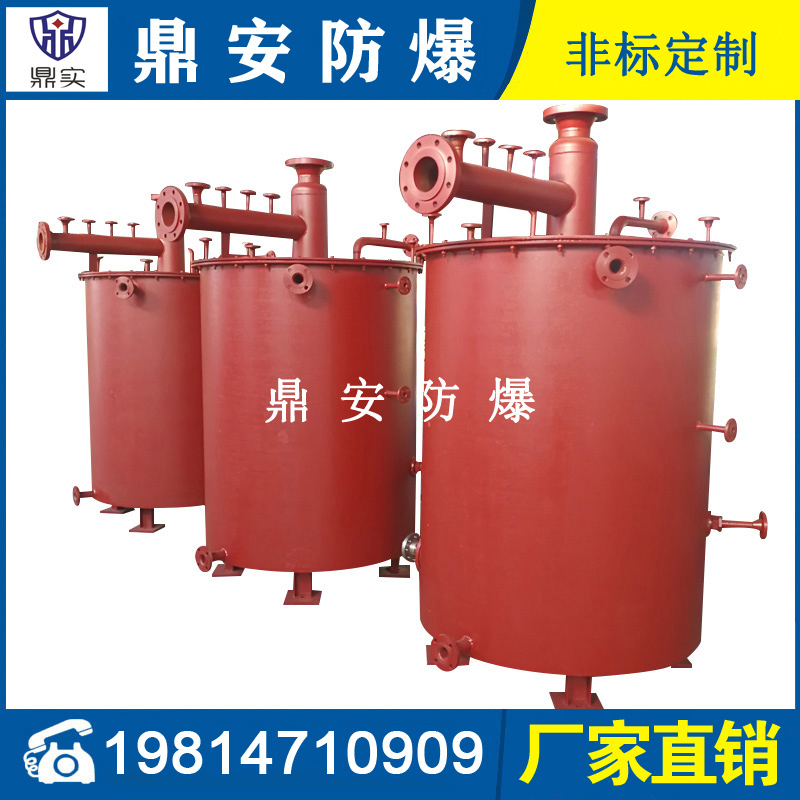

二、液氨蒸发器   产品实拍

三、液氨蒸发器 安装现场

四、公司资质

五、销售流程

六、联系我们

      江苏鼎安防爆电气有限公司是一家生产和销售高品质电加热设备的民营企业。拥有成套完善的生产设备和一支技术力量雄厚的研发及生产队伍。主要生产环保节能的PTC电加热器、防爆导热油炉电加热器、防爆管道加热器、防爆风道加热器、单头加热管、双头加热管、翅片加热管、防爆法兰加热管等。并为国内多家大型科研机构及出口企业配套生产各种电加热设备。

购买须知：由于我公司产品非标定制，请亲们联系客服告诉我们详细的工艺参数，我们会根据每一位客户的要求免费为您设计出一套适合您的方案，快联系我们吧！
